成本两元以内的连续水位检测

2020-04-09 09:22:54 tony 38

现在物联网技术的快速发展,液位传感器已经与我们的日常生活密切相关,例如饮水机、咖啡机、热水器、医疗设备与工业设备中,都需要检测位来控制相关的设备。随着需求量的增加我们选用TM601芯片来开发连续水位的功能:TM601连续水位检测方案是市场上检测精度最高、使用效果最好的水位方案,此方案是基于TM601软件实现的,能满足几乎所有产品的使用需求,同时也提高了产品的实用性。此方案是非接触式的,一般是做好的PCB 检测板紧紧贴在容器的外壁上,容器的材质要求是非金属的,容器厚度不同需要不同大小的感应面积,需要根据实际容器做PCB的(弧面的容器需要做柔性PCB了,平面的容器可以做PCB。)在使用过程中,需要根据容器调试,调试方案有文档说明的。使用方法还是蛮简单的,像下文图片中这样安装与测试就可以了。



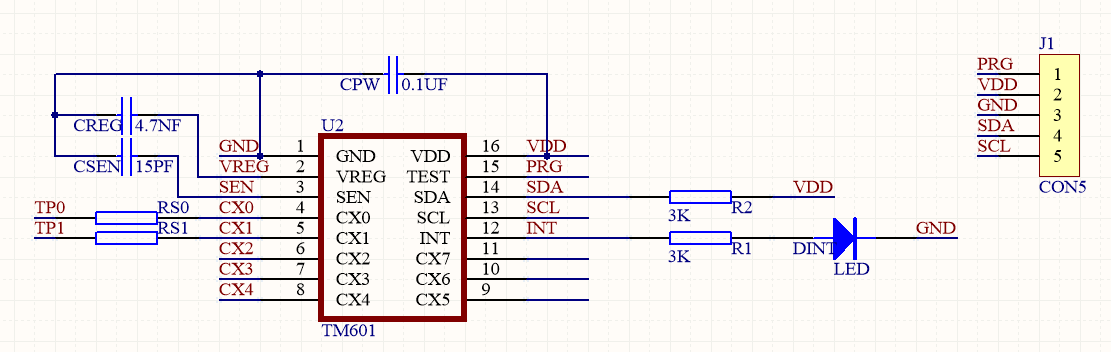

触摸芯片

使用前需要有主机设置板与检测板相连,将检测版紧密贴在容器壁上,通过按键次数采取数据。

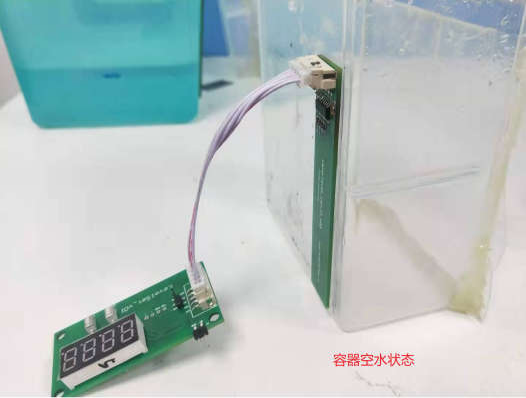

1、在容器空水状态下读取容器的范围值。


触摸芯片

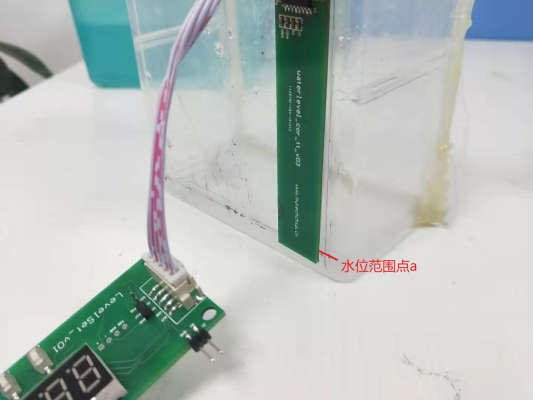

2、在如图范围点a按键时读取水位零刻度点数据

触摸芯片

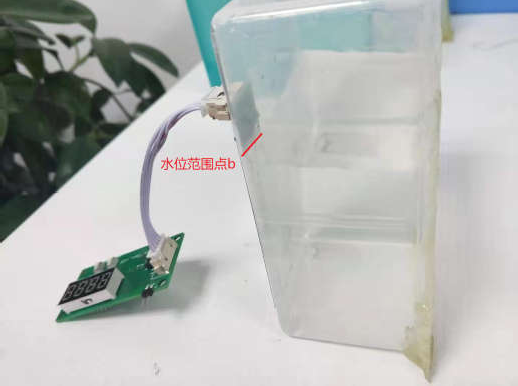

3、在水位范围点b按键读取水位满刻度的数据

触摸芯片



当页面高度发生变化时,检测板会根据感应到采样值的大小计算出液面的高度。测量出的液面高度相对精确。

视频中的应用实例检测液位高度约为8CM,液位检测对应0X00~0XFF数值。
