基于TM601芯片的多点水位检测方案

2019-09-19 14:37:26 hdm182127660 640

基于TM601芯片的水位检测方案

一、介绍一下TM601芯片

  TM601此颗芯片是基于8051单片机而设计的电容式检测芯片,其存储资源为256B+8K;供电电压为3--5V,芯片可以支持IIC输出和一对一输出的两种输出方式,最多支持八点水位检测。

芯片具有极强的抗干扰能力,稳定。

二、使用方法

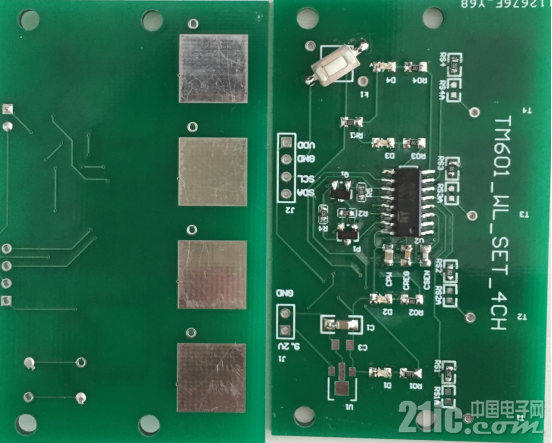

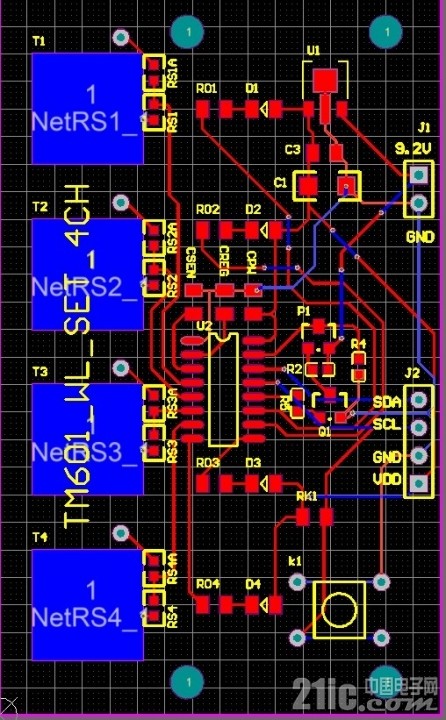

  1、根据TM601的原理图和PCB画板,打样,焊接测试。



2、做好demo板就可以安装测试了,注意:在demo板和装置安装时,两者要紧紧的向连接,务必又要间隙。装置需要时非金属材质的,厚度尽量在3mm之内最优,最好是5mm之内,检测液体尽量是水,液体最好不要太粘稠。

3、这个方案使用最方便的地方在于调试灵敏度,这个灵敏度是可以通过按键自动校正的 ,例如,想检测这某一点水位时,在当前水位时,按一下按键就可以把当前的电容值作为基准电容值记录芯片里,在使用时,电容值超过当前电容值就能检测到有水,反之也一样的,这个方案就是精度非常高。

4、测试过程与校准方法

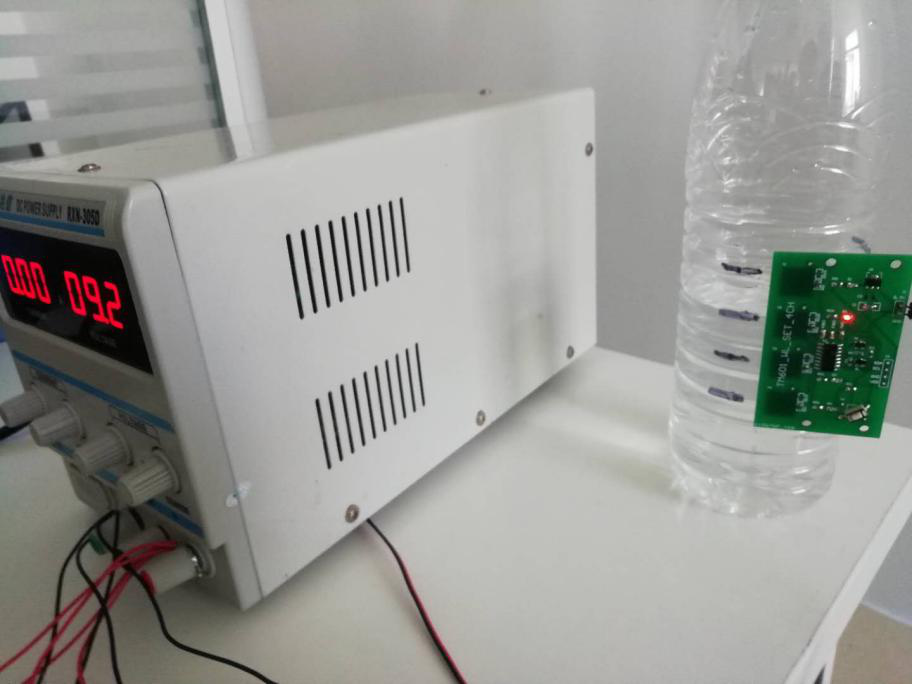

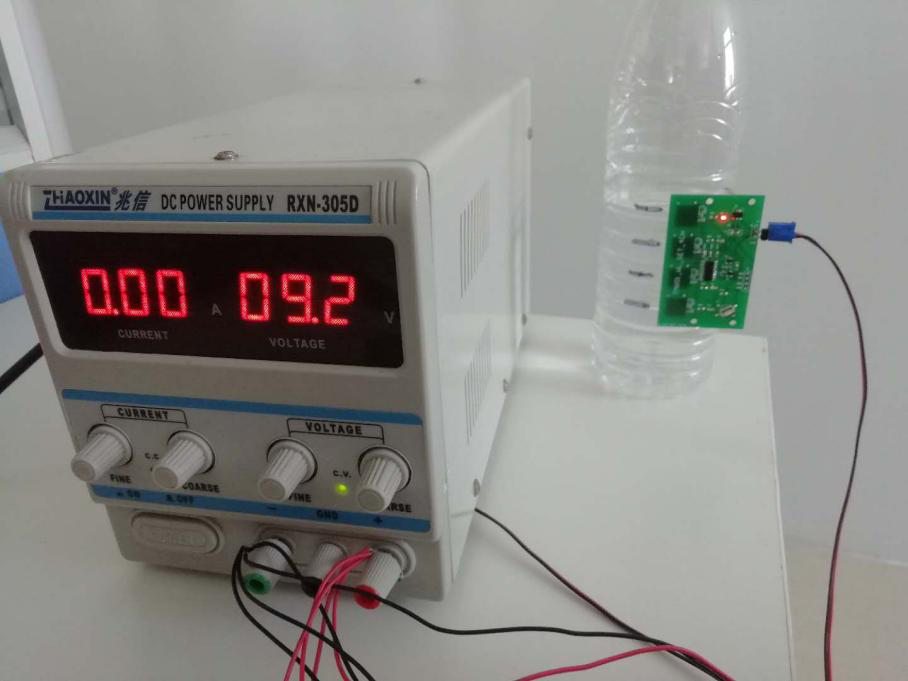

①demo板矫正时,供电电压为直流9.2v。

②9.2v和GND切不可接反。

③按动按键进行校正时,决不可以长按。

操作步骤

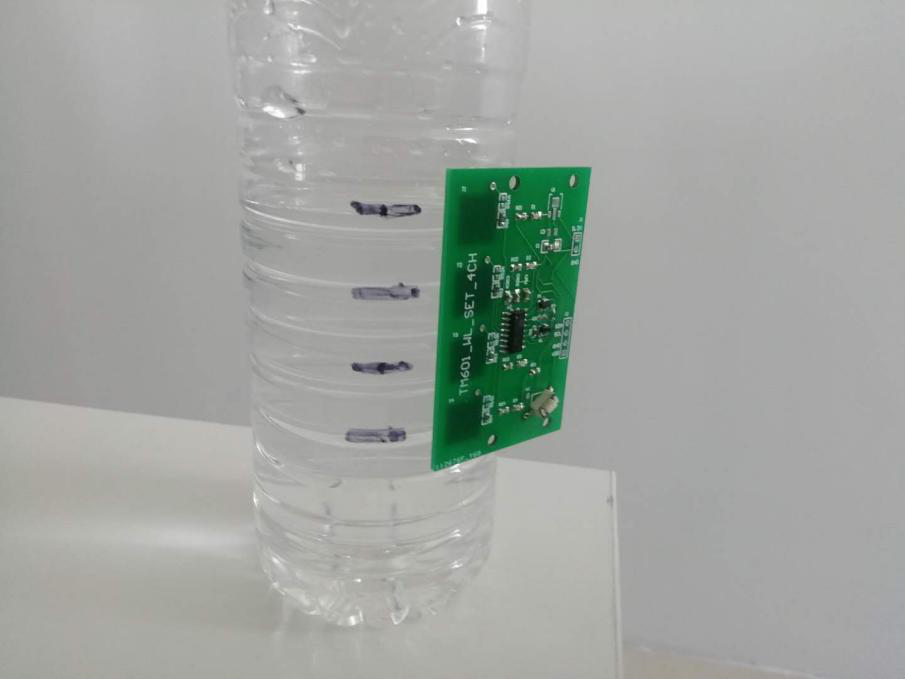

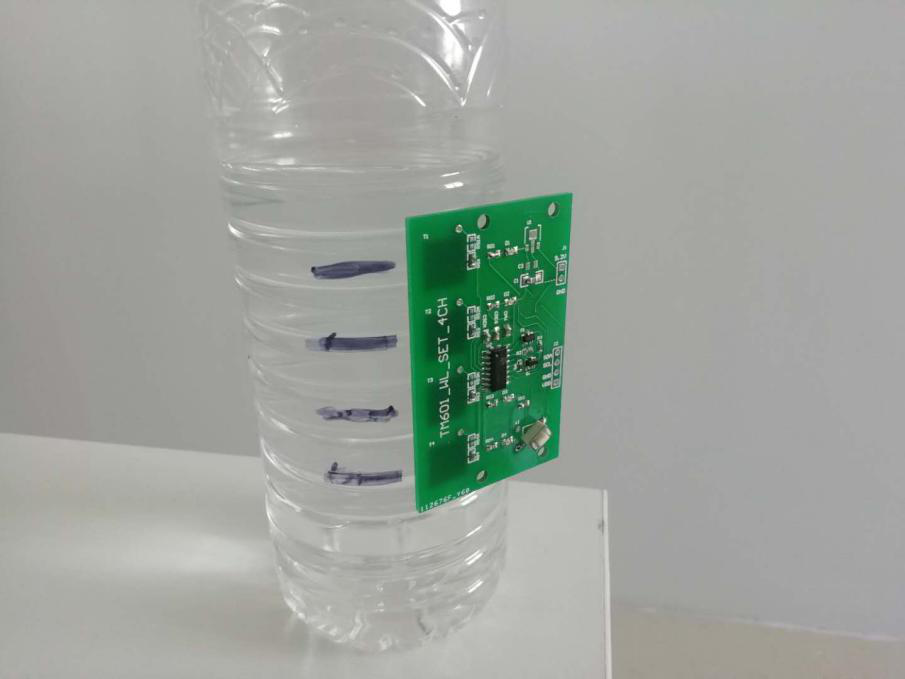

(1)将电路板的四个PAD面紧贴在装有待检测液体的容器壁上,四个PAD对准待检测的四个液位,四个PAD自上而下依次是T1、T2、T3、T4(板子上有标注);


(2)调整容器中的液体,使液面到达第一个液位,即T1所在的位置;



(3)上电后,在三秒之内按动右下角的白色按键一次,指示灯D1闪三次进行校准,并以第三次的灵敏度作为最终的灵敏度,D1闪三次后保持常亮,说明校准成功。灯闪期间不需要进行其它操作;



(4)调整容器中的液体,使液面到达第二个液位,即T2的位此时D1自动熄灭;




(5)按动白色按键两次,指示灯D2闪三次进行校准,D2闪三次后会保持常亮,说明校准成功;


 (6)在校验T3,T4时,方法同上。

 三、实验总结

   此方案设计简单,实用性强,成本低,检测精度极高。适用于饮水机、咖啡机、加湿器,雾化器等等需要水位检测的产品。
