花费不到1元,如何用一颗TC301D芯片实现人体感应

2019-08-29 14:49:55 hdm182127660 342

物联网技术快速发展,需求越来越广泛,相关的电器除了常见的通信开关方式外,大多数还配有人体感应或者触摸的开关方式。最近又客户需求此类方案,要求最小成本实现6-7cm的感应距离,我们选用TC301D芯片,该芯片5v直流供电,进行了大量测试,发现效果良好,稳定性高。下面给出我们的测试过程,仅供有此类需求的同行参考。

电容式人体感应与外接红外感应或重力感应相比,具有辅助装置少,体积小,成本低的特点。

芯片连接方式

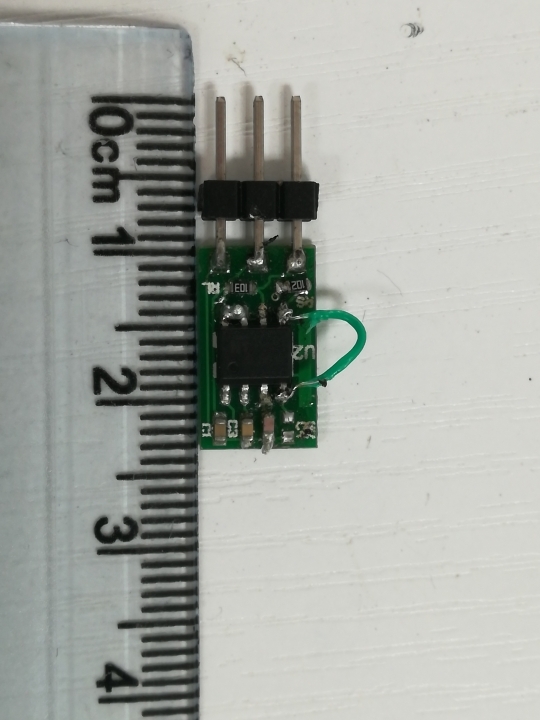

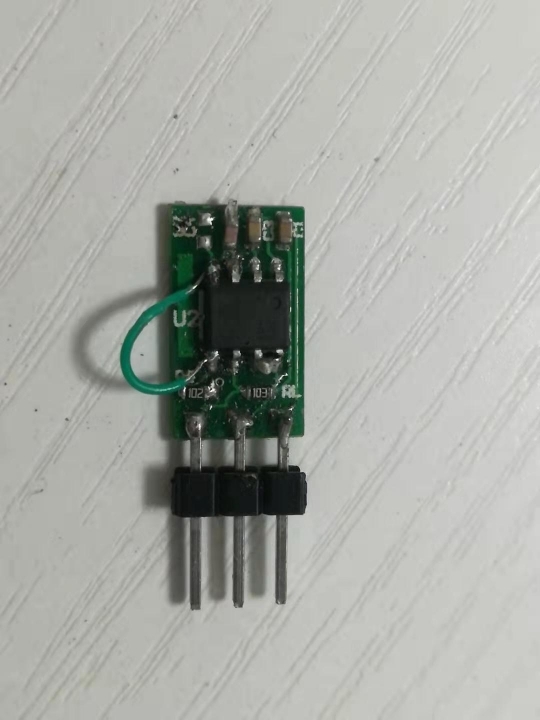

TC301D芯片方案电路简单,用于人体感应时,只需要将78管脚(FUNVCC)短接, 45脚短接(CRCX)将4脚电容去掉,这样芯片具有自校正功能,可以根据环境进行矫正,不会因为环境的变化而发生误动作。


电容式的感应设计原理是当芯片感应到人体的时候,会一直有信号输出,当人离开后灯会熄灭。难点在于如何正确的控制地灯的感应距离和范围。如果距离过小,当人站在上面会感应不到,如果距离过大,感应会发生误动作。采用回字形的绕线方式是比较简单高效的方式,当然感应天线也可以采用其他结构,如大面积金属箔等等。

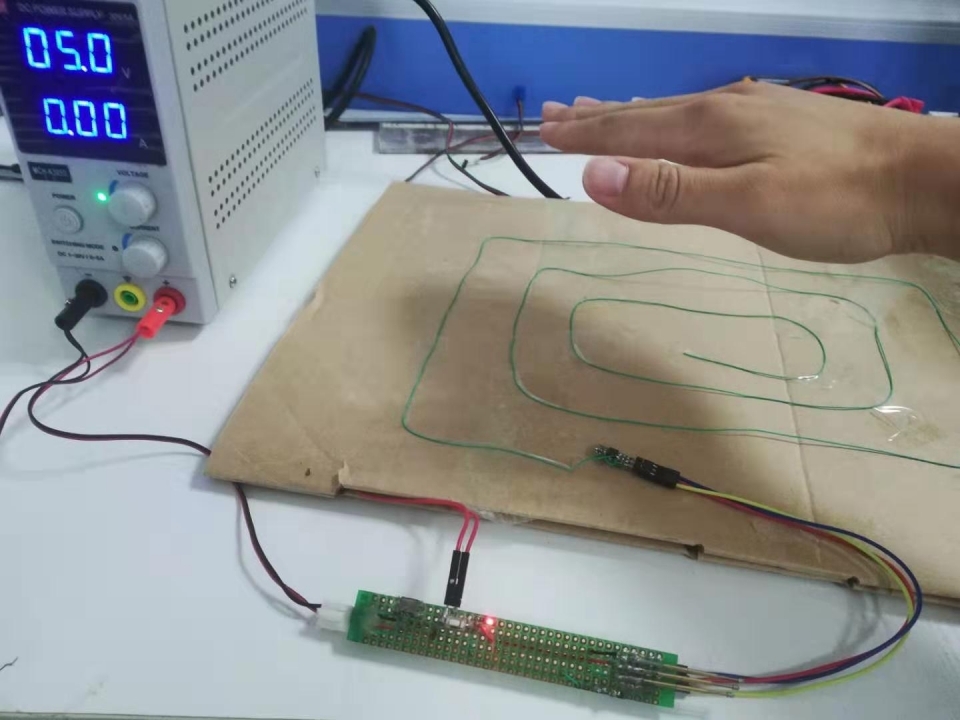

芯片的纵向感应距离有6-7厘米,横向的感应距离有2-3厘米。绕线的密度与长度并不是固定的,绕线密度越大,感应距离越远,可以根据实际的情况来进行调整。
