成本5元以下,可靠的单火取电方案(应用NP101A芯片开发)

2019-01-03 12:29:12 345

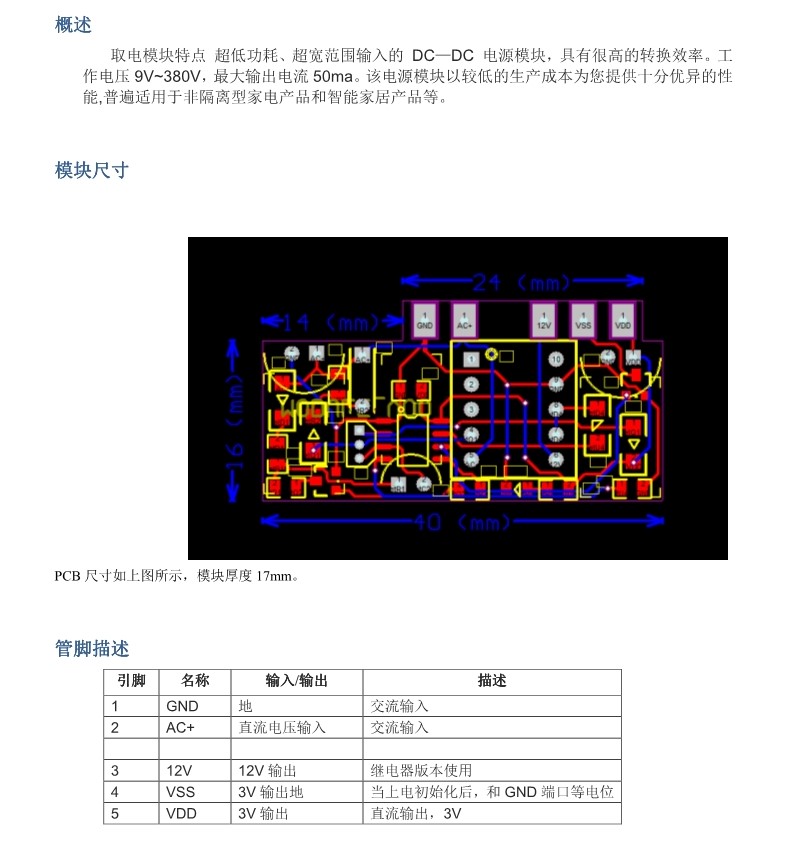

应用NP101A的DC—DC 电源模块,输出3V,空载交流侧电流3uA,如果用于给灯具供电,3W的LED灯,交流侧电流20uA,直流侧2mA以上,灯都不会闪烁,证明此方案转换效率比较高,稳定可靠。(详见文末规格书)

工作电压 9V~380V,最大输出电流50mA,除了适用于给触摸开关供电,也适用于Zigbee,433,315和低功耗蓝牙通信。该电源模块,提供外接的继电器和可控硅方案(支持多路供电,供电电流远大于50mA,也就是说只要启动电流小于50mA的外接设备都可以,可以联系楼主索取相关文档),方案资料完全公开,生产成本可以降到5元以下,明显低于市场上的同类产品。而且该模块性能稳定可靠,适用于非隔离型家电产品和智能家居产品。
